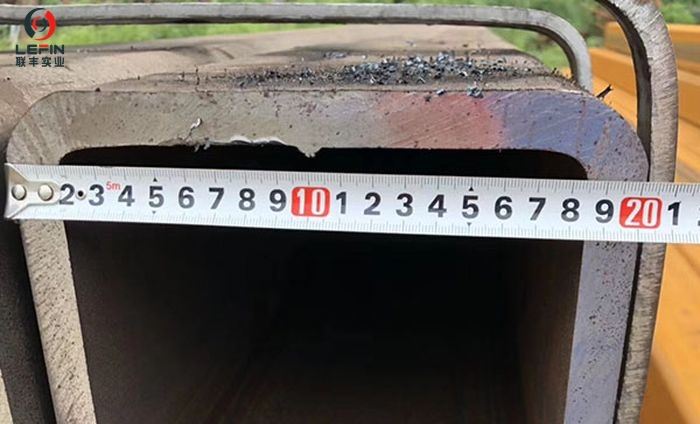

Kvadratisk Och Rektangulär Ihålig Sektion

Strukturellt stål fyrkantigt och rektangulärt ihåligt rör
Diameter:12X12mm - 1200X1200mm, 10X20mm - 1150X1200mm
Vägg tjocklek:Max 60 mm

Material av ihålig sektion
Svetsad — EN 10219: S235JRH, S275J0H/S275JOH, S275J2H, S355J0H/S355JOH, S355J2H
Svetsad/Sömlös — EN 10210: S355JR,S355J0H/S355JOH,S355J2H,S355K2H,S355NH Svetsad/Sömlös — ASTM A500: Klass B

Tillverkningsprocess för fyrkantig/rektangulär ihålig sektion
Rektangulära/ fyrkantiga ihåliga sektioner bildas av spolar och löper sedan genom en serie stansar. De är svetsade från insidan för att forma sin form.

Process av ihålig sektion
Kallformad fyrkantig ihålig sektion
Kallformad rektangulär ihålig sektion
Hot Finish fyrkantig ihålig sektion
Varmfinish rektangulär ihålig sektion

SKÄL TILL ATT ANVÄNDA HÅLA AVSNITT

Strukturella ihåliga sektioner har utmärkta statiska egenskaper, inte bara med avseende på buckling och vridning, utan även i den övergripande utformningen av element. De kan erbjuda ekonomiska fördelar jämfört med öppna sektioner.

Den slutna formen och den smidiga övergången från en sektion till en annan vid skarvar minskar kostnaderna för korrosionsskydd. Det är möjligt att ändra hållfastheten genom att variera väggtjockleken eller genom att fylla sektionen med betong utan att ändra yttermåtten.

Det inre utrymmet ger möjligheter att kombinera hållfasthetsfunktionen med andra, t.ex. brandskydd, värme, ventilation etc. En rationell tillämpning av ihåliga sektioner kommer i allmänhet att leda till rena, rymliga och funktionella strukturer som tilltalar arkitekter. Cirkulära ihåliga sektioner ger ofta en avgörande fördel med avseende på konstruktioner utsatta för luft eller vattenflöde. I andra situationer föredras fyrkantiga och rektangulära ihåliga sektioner eftersom de använder enkla anslutningar med raka ändskärningar av förbindningselementen. För att minska antalet leder och för att få en bättre foghållfasthet föredras ett fackverk av Warren-typ framför en Pratt-typ.

Även om enhetsmaterialkostnaden för ihåliga sektioner är högre än för öppna sektioner, kommer korrekt användning att leda till ekonomiska konstruktioner. Bra design i ihåliga sektioner betyder inte att "ändra medlemmarna i en öppen sektionsdesign till ihåliga sektioner", utan innebär att använda deras specifika egenskaper redan från början.

För fackverk med långa spann kan ett dubbelackord ha fördelar. Längden på stag och ändsnitt är inte kritiska för montering och svetsning. Om möjligt bör balk-till-balk-kopplingar utformas som enkla skjuvkopplingar utan stora plåtar.

Den viktigaste punkten är enkelheten; kilar och förstyvningsplåtar bör undvikas så långt det är möjligt, dvs den direkta kopplingen av delarna till varandra bör helst användas. Följaktligen måste foghållfastheten beaktas vid konstruktionens början och inte senare.
