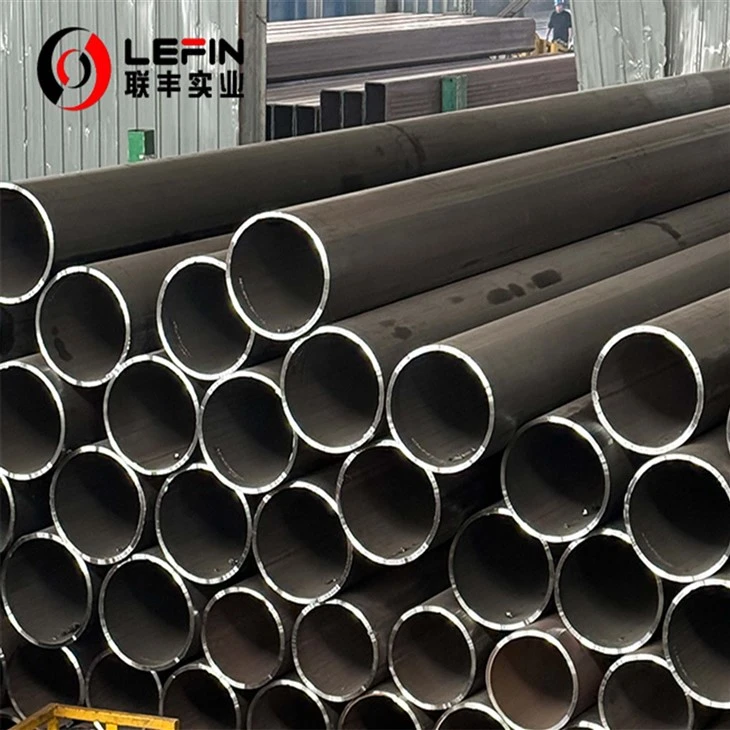

JIS G3444: Kolstålrör för allmänna strukturella ändamål

Standard:Jis G 3444 - Japansk industriell standard som anger krav för kolstålrör som främst är avsedda förallmänna strukturella tillämpningar.

Material: Kolstål. Dessa rör är främst tillverkade av vanligt kolstål, med kontrollerade nivåer av kol, mangan, fosfor och svavel. Mindre legeringselement kan vara närvarande beroende på den specifika kvaliteten och tillverkarens process, men de klassificeras inte som legeringsstål.

Betygsbeteckning (STK XXX):Prefixet "STK" indikerar "stålrör" för strukturellt bruk ("K" för Kouzou/構造, vilket betyder struktur). Numret som följer "STK" representerarMinsta specificerade avkastningsstyrka (REH eller RP0.2)i Megapascals (MPA) som röret måste möta.

STK 290:Minsta avkastningsstyrka=290 MPA
STK 400:Minsta avkastningsstyrka=400 MPA
STK 490:Minsta avkastningsstyrka=490 MPA
STK 500:Minsta avkastningsstyrka=500 MPA
STK 540:Minsta avkastningsstyrka=540 MPA

JIS G3444 -rören ska klassificeras i fem betyg, och symboler för betyg och tillverkningsmetod ska vara som anges i nedan.

Betygssymbol	Symbol för tillverkningsmetod
	Rörtillverkningsmetod	Efterbehandlingsmetod	Märkning
STK 290	Sömlös: s Elektrisk motståndssvetsning: E Butt svetsad: B Automatisk båge svetsad: a	Heta färdiga: h Kall färdig: C Som elektriskt motstånd svetsat: g	Heta färdiga sömlösa stålrör: -sh Kallt färdig sömlöst stålrör: -SC Som elektriskt motståndsvetsat stålrör: -eg Heta färdiga Erw -stålrör: -eh Kallt färdig ERW -stålrör: -EC Butt svetsat stålrör: -B Automatisk bågsvetsad stålrör: -A
STK 400
STK 490
STK 500
STK 540
1. Dimensioner ska markeras med ytterdiameter och väggtjocklek. 2. Tillverkarens namn eller dess identifierande varumärke 3. Symbol som indikerar vilken typ av beläggning (vid användning av belagd stålplåt eller belagd stålremsa). Denna förkortning för denna symbol ska vara som överenskommit mellan köparen och tillverkaren.

ERW PIPES

Kemisk sammansättning

Standarden anger maximala gränser för nyckelelement för att säkerställa svetsbarhet, formbarhet och styrka. Grader av högre styrka har i allmänhet stramare kontroller och något högre tillåtna kol/mangan. Vanliga element kontrollerade:

Betygssymbol	C	Si	Mn	P	S
JIS G3444 STK 290	–	–	–	0,050max.	0,050max.
JIS G3444 STK 400	0,25 max.	–	–	0,040max.	0,040max.
JIS G3444 STK 490	0,18 max.	0,55 max.	1,65 max.	0,035max.	0,035max.
JIS G3444 STK 500	0,24 max.	0,35 max.	0,30 till 1,30	0,040max.	0,040max.
JIS G3444 STK 540	0,23max.	0,55 max.	1,50max.	0,040max.	0,040max.
Anmärkningar: 1. Vid behov kan andra legeringselement än de som anges i denna tabell läggas till. 2. För STK540 kan den kemiska sammansättningen av rör med väggtjocklek över 12,5 mm avtalas mellan köparen och tillverkaren.

Mekaniska egenskaper

Utbytesstyrka (REH eller RP0.2):Enligt betygsnumret (t.ex. större än eller lika med 290 MPa för STK 290).

Draghållfasthet (RM):Minsta draghållfasthetsvärden anges också för varje klass, vilket i allmänhet ökar med avkastningsstyrkan.

Förlängning:En minsta procentuell förlängning efter sprickor krävs för att säkerställa tillräcklig duktilitet. Den erforderliga förlängningen minskar vanligtvis när styrka kvaliteten ökar.

Betygssymbol	Dragstyrka N/mm2	Avkastningspunkt eller bevis stress N/mm2	Svetstensil N/mm2	Utplattningsmotståndsstyrka	Böjbarhet
	Dragstyrka N/mm2	Avkastningspunkt eller bevis stress N/mm2	Svetstensil N/mm2	Avstånd mellan platta plattor (h)	Böjvinkel, a)	Inuti radie
	Tillämplig utomhusdiameter
	Alla utanför diametrar	Alla utanför diametrar	Alla utanför diametrar	Alla utanför diametrar	50 mm eller under
JIS G3444 STK 290	290 min.	–	290 min.	2/3D	90 graders	6D
JIS G3444 STK 400	400 min.	235 min.	400 min.	2/3D	90 graders	6D
JIS G3444 STK 490	490 min.	315 min.	490 min.	7/8D	90 graders	6D
JIS G3444 STK 500	500 min.	355 min.	500 min.	7/8D	90 graders	6D
JIS G3444 STK 540	540 min.	390 min.	540 min.	7/8D	90 graders	6D
Obs 1 I denna tabell står D för rörets yttre diameter. Anmärkning 2 1 n/mm 2=1 MPA Obs a) Böjningsvinkeln ska mätas från svängens utgångspunkt.
